Төгәл үлчәүкүбәләк клапаныЗурлык дөрес урнашуын тәэмин итү һәм агып чыгуларны булдырмау өчен бик мөһим. Чөнки күбәләк клапаннары төрле тармакларда аерылгысыз роль уйный. Шул исәптән нефть һәм газ, химия заводлары һәм су агымын контрольдә тоту системаларында. Бу күбәләк клапаннары сыеклык агымы тизлеген, басымны идарә итә, җиһазларны аера һәм агымдагы агымны көйли.
Күбәләк клапаннарының зурлыгын ничек үлчәүне белү эксплуатация нәтиҗәсезлеген һәм кыйммәтле хаталарны булдырмаска ярдәм итә.
1. Күбәләк клапаны нигезләре
1.1 Күбәләк клапаны нәрсә ул? Күбәләк клапаны ничек эшли?
Күбәләк клапаннарыторба эчендәге сыеклыкларның хәрәкәтен контрольдә тоту. Күбәләк клапаны әйләнүче дисктан тора, ул диск агым юнәлешенә параллель борылганда сыеклыкның үтүенә мөмкинлек бирә. Дискны агым юнәлешенә перпендикуляр бору агымны туктата.
1.2 Гадәти кулланылышлар

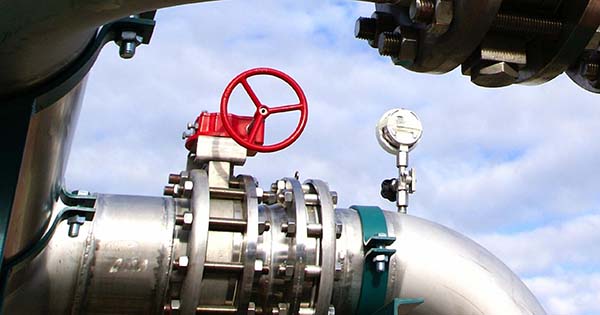

Күбәләк клапаннары төрле тармакларда, шул исәптән нефть һәм газ, химия заводларында һәм су агымын контрольдә тоту системаларында кулланыла. Алар агым тизлеген идарә итә, җиһазларны аера һәм аскы агымны көйли. Аларның күпкырлылыгы аларны урта, түбән, югары температура һәм басымлы хезмәтләр өчен яраклы итә.
2. Күбәләк клапанының зурлыгын ничек билгелисез?
2.1 Йөзгә-йөз зурлыгы
Күзгә-күз зурлыгы - күбәләк клапаны торбага урнаштырылганда аның ике йөзе арасындагы араны, ягъни ике фланец өлеше арасындагы араны аңлата. Бу үлчәү күбәләк клапанының торба системасына дөрес урнаштырылганлыгын тәэмин итә. Күзгә-күз төгәл үлчәмнәр системаның бөтенлеген саклый һәм агып чыгуны булдырмый кала ала. Киресенчә, төгәл булмаган үлчәмнәр куркынычсызлык куркынычларына китерергә мөмкин.
Барлык стандартлар диярлек күбәләк клапаннарының йөзгә-йөз үлчәмнәрен күрсәтә. Иң киң таралганы - ASME B16.10, ул төрле төр күбәләк клапаннарының, шул исәптән күбәләк клапаннарының үлчәмнәрен күрсәтә. Бу стандартларга туры килү клиентның гамәлдәге системасындагы башка компонентлар белән туры килүне тәэмин итә.
2.2 Басым күрсәткече
Күбәләк клапанының басым күрсәткече, күбәләк клапаны куркынычсыз эшләгәндә аның түзә алырлык максималь басымын күрсәтә. Әгәр басым күрсәткече дөрес булмаса, түбән басымлы күбәләк клапаны югары басым шартларында эшләмәскә мөмкин, бу система эшләмәүенә яки хәтта куркынычсызлык өчен куркыныч тудырырга мөмкин.
Күбәләк клапаннары төрле басым дәрәҗәләрендә бар, алар, гадәттә, ASME стандартлары буенча 150 нче класстан алып 600 нче класска кадәр (150 фунт-600 фунт) була. Кайбер махсуслаштырылган күбәләк клапаннары PN800 яки аннан да югарырак басымга чыдый ала. Система басымын куллану таләпләренә нигезләнеп сайлагыз. Дөрес басым дәрәҗәсен сайлау күбәләк клапанының иң яхшы эшләвен һәм хезмәт итү вакытын тәэмин итә.
3. Күбәләк клапанының номиналь диаметры (DN)
Күбәләк клапанының номиналь диаметры ул тоташтырган торбаның диаметрына туры килә. Күбәләк клапанының төгәл зурлыгын сайлау басым югалтуларын һәм системаның нәтиҗәлелеген киметү өчен бик мөһим. Дөрес булмаган зурлыктагы күбәләк клапаны агым чикләнүенә яки артык басым төшүенә китерергә мөмкин, бу бөтен системаның эшчәнлегенә тәэсир итә.
ASME B16.34 кебек стандартлар система эчендәге компонентлар арасында тотрыклылык һәм туры килүчәнлекне тәэмин итеп, күбәләк клапаннарының зурлыгын билгеләү өчен күрсәтмәләр бирә. Бу стандартлар билгеле бер куллану өчен тиешле күбәләк клапаннарының зурлыгын сайларга ярдәм итә.
4. Урындык зурлыгын үлчәү
...күбәләк клапан утыргычыКүбәләк клапанының дөрес урнашуын һәм эшләвен зурлык билгели. Төгәл үлчәү утыргычның клапан корпусына туры килүен тәэмин итә. Бу урнашу агып чыгуларны булдырмый һәм системаның бөтенлеген саклый.
4.1 Үлчәү процедурасы
4.1.1. Беркетү тишегенең диаметрын (HS) үлчәгез: тишеккә суппорт урнаштырыгыз һәм диаметрын төгәл үлчәгез.
4.1.2. Утыргыч биеклеген билгеләгез (TH): Утыргычның аскы өлешенә үлчәү лентасы куегыз. Өске кырыена кадәр вертикаль рәвештә үлчәгез.
4.1.3. Урындык калынлыгын (УК) үлчәгез: Урындык кырые тирәсендәге бер катлам калынлыгын үлчәү өчен суппорт кулланыгыз.
4.1.4. Клапан утыргычының эчке диаметрын (ID) үлчәгез: Микрометрны күбәләк клапан утыргычының үзәк сызыгында тотыгыз.
4.1.5. Клапан утыргычының тышкы диаметрын (ТД) билгеләгез: Суппортны клапан утыргычының тышкы кырыена куегыз. Тышкы диаметрны үлчәү өчен аны сузыгыз.
5. Күбәләк клапан үлчәмнәренең җентекле анализы
5.1 Күбәләк клапаны биеклеге A
А биеклеген үлчәү өчен, суппортны яки үлчәү лентасын күбәләк клапанының капкач башына куегыз һәм клапан сабының өске өлешенә кадәр үлчәгез. Үлчәү клапан корпусының башыннан клапан сабының ахырына кадәр бөтен озынлыкны үз эченә алуын тикшерегез. Бу үлчәм күбәләк клапанының гомуми зурлыгын билгеләү өчен бик мөһим, һәм шулай ук системада күбәләк клапаны өчен урынны ничек сакларга кирәклеген күрсәтүче белешмәлек бирә.
5.2 Клапан пластинасының диаметры B
Клапан пластинасының B диаметрын үлчәү өчен, клапан пластинасының кырыена кадәр араны үлчәү өчен суппорт кулланыгыз, клапан пластинасының үзәге аша үтүенә игътибар итегез. Бик кечкенә агып чыга, ә артык зур агып чыгу моментын арттыра.
5.3 Клапан корпусы калынлыгы C
Клапан корпусының калынлыгын C үлчәү өчен, клапан корпусындагы араны үлчәү өчен суппорт кулланыгыз. Төгәл үлчәүләр торба системасына дөрес урнашуны һәм эшләвен тәэмин итә.
5.5 Ачкыч озынлыгы F
F озынлыгын үлчәү өчен, суппортны ачкычның озынлыгы буенча урнаштырыгыз. Бу үлчәм ачкычның күбәләк клапанының актуаторына дөрес урнашуын тәэмин итү өчен бик мөһим.
5.5 Сабак диаметры (ян озынлыгы) H
Суппортны кулланып, сабының диаметрын төгәл үлчәгез. Бу үлчәү сабының күбәләк клапан җыелмасына дөрес урнашуын тәэмин итү өчен бик мөһим.
5.6 тишек зурлыгы J
J озынлыгын үлчәү өчен, суппортны тишек эченә урнаштырып һәм аны икенче якка сузыгыз. J озынлыгын төгәл үлчәү башка компонентлар белән туры килүне тәэмин итә.
5.7 Җеп зурлыгы K
К ны үлчәү өчен, җепнең төгәл зурлыгын билгеләү өчен җеп үлчәгеч кулланыгыз. К ны дөрес үлчәү җепнең дөрес тоташуын һәм ныклы тоташуны тәэмин итә.
5.8 Тишекләр саны L
Күбәләк клапаны фланецындагы тишекләрнең гомуми санын санагыз. Бу үлчәм күбәләк клапанының торба системасына ныклы итеп беркетелүен тәэмин итү өчен бик мөһим.
5.9 Идарә итү үзәге дистанциясе PCD
PCD тоташтыру тишегенең үзәгеннән клапан пластинасы үзәге аша диагональ тишеккә кадәрге диаметрны күрсәтә. Суппортны тишекнең үзәгенә урнаштырыгыз һәм үлчәү өчен аны диагональ тишекнең үзәгенә кадәр сузыгыз. P ны төгәл үлчәү системада дөрес тигезләүне һәм урнаштыруны тәэмин итә.
6. Гамәли киңәшләр һәм фикерләр
6.1. Дөрес булмаган корал калибрлавы: Барлык үлчәү коралларының дөрес калибрланганлыгына инаныгыз. Дөрес булмаган кораллар төгәл булмаган үлчәүләргә китерергә мөмкин.
6.2. Үлчәү вакытында тигезсезлек: тигезсезлек ялгыш күрсәткечләргә китерергә мөмкин.
6.3. Температура йогынтысын исәпкә алмау: Температура үзгәрешләрен исәпкә алыгыз. Металл һәм резина детальләр киңәя яки кысыла ала, бу үлчәү нәтиҗәләренә тәэсир итә.
Күбәләк клапан утыргычларын төгәл үлчәү өчен җентекләп игътибар бирү һәм тиешле кораллар куллану кирәк. Бу адымнарны үтәү күбәләк клапанының дөрес урнаштырылуын һәм системада нәтиҗәле эшләвен тәэмин итә.
7. Йомгаклау
Күбәләк клапаннарының үлчәмнәрен төгәл үлчәү оптималь эшләүне һәм системаның бөтенлеген тәэмин итә. Төгәл үлчәүләр өчен калибрланган коралларны кулланыгыз. Хаталардан саклану өчен коралларны дөрес итеп тигезләгез. Металл детальләргә температураның йогынтысын исәпкә алыгыз. Кирәк булганда профессиональ киңәш сорагыз. Төгәл үлчәүләр эшләү проблемаларын булдырмый һәм системаның нәтиҗәлелеген яхшырта.
