Сәнәгать клапаннары өлкәсендә күбәләк клапаннары нефть һәм газ, су эшкәртү, химик эшкәртү һ.б. кебек төрле тармакларда киң кулланыла. Күбәләк клапаннарының төрле төрләре арасында ике вариант өстенлек итә: икеләтә эксцентрик күбәләк клапаны һәм өчләтә эксцентрик күбәләк клапаны. Бу тулы чагыштыруда без бу ике клапанның конструкциясен, өстенлекләрен, кимчелекләрен һәм кулланылышын тирәнтен карап чыгачакбыз.

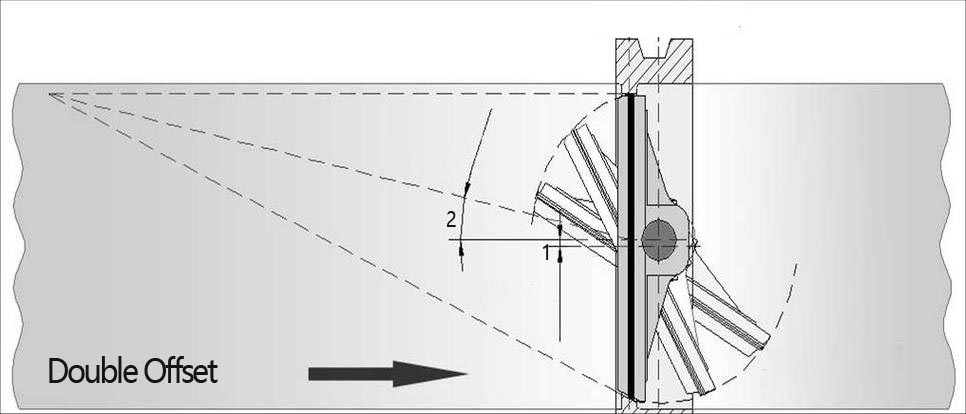

Ике офсетлы күбәләк клапаны
Исеменнән күренгәнчә, икеләтә офсетлы күбәләк клапаннарының ике офсетлыгы бар: беренче офсет - вал эксцентриситеты, ягъни вал күчәренең торбаүткәргечнең үзәк сызыгыннан офсетлыгы, ә икенче офсет - герметик эксцентриситет, ягъни клапан дискы герметикасының геометриясе. Бу конструкциянең зур өстенлекләре һәм кимчелекләре бар.
Ике эксцентрик күбәләк клапанының өстенлекләре
1. Тузу кимүе
Вал эксцентриситеты дизайнының максаты - ачу һәм ябу процессында клапан пластинасы һәм клапан утыргычы арасындагы ышкылуны киметү, шуның белән тузуны киметү һәм агып чыгу куркынычын киметү. Ул шулай ук күбәләк клапанының гомерен озайта һәм хезмәт күрсәтү чыгымнарын киметә ала.
2. Яхшыртылган герметиклык
Икенче эксцентриситет герметик өслекнең клапан утыргычы белән ябылуның соңгы этабында гына бәйләнешкә керүенә китерә, бу нык герметиклыкны гына түгел, ә мохитне дә нәтиҗәле рәвештә контрольдә тота.
3. Моментны киметү
Икеләтә офсет конструкциясе ышкылу коэффициентын киметә, бу күбәләк клапанын ачу һәм ябу өчен кирәкле көчне киметә.
4. Ике яклы герметизация
Ике эксцентрик күбәләк клапаннары ике яклы герметика тәэмин итә ала, ике яклы агымга мөмкинлек бирә, һәм аларны урнаштыру һәм куллану өчен уңайлырак.
Ике эксцентрик күбәләк клапаннарының кимчелекләре:
1. Югарырак бәя
Ике эксцентрик күбәләк клапаннарының алдынгы дизайны һәм материаллары, гадәттә, үзәк сызыклы күбәләк клапаннары белән чагыштырганда, югарырак җитештерү чыгымнарына китерә.
2. Су басымы күбрәк кими
Калынрак икеләтә эксцентрик клапан пластинасы, чыгып торган клапан утыргычы һәм таррак юллар аркасында, күбәләк клапаны аша югалган су басымы артырга мөмкин.
3. Чикләнгән температура диапазоны
Кулланылган материаллар экстремаль температураларга чыдамаска мөмкин булганлыктан, ультра түбән температуралы яки югары температуралы мохит белән эш иткәндә икеләтә эксцентрик күбәләк клапаннары чикләнгән булырга мөмкин.

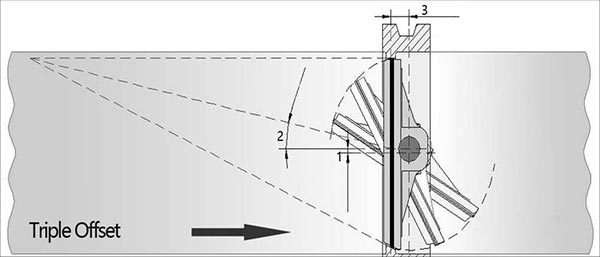

Өчле офсетлы күбәләк клапаны
Өчләтә офсетлы күбәләк клапаны өч офсетлы күбәләк клапаны дизайнының алга таба үсешен күрсәтә. Икеләтә эксцентриклыкка нигезләнеп, өченче эксцентриклык - күчәрнең клапан корпусы үзәгенә карата офсет. Бу инновацион дизайн традицион үзәк сызыклы күбәләк клапанына караганда уникаль өстенлек.
Өч эксцентрик күбәләк клапаннарының өстенлекләре
1. Нуль агып чыгу
Өч катлы эксцентрик күбәләк клапанының герметик элементының уникаль формасы ышкылуны һәм тузуны бетерә, нәтиҗәдә клапанның гомере буе тыгыз герметиклык тәэмин ителә.
2. Югары температурага һәм югары басымга чыдамлык
Бөтен металлдан ясалган өч катламлы эксцентрик күбәләк клапаны да, күп катламлы өч катламлы эксцентрик күбәләк клапаны да югары температуралы һәм югары басымлы сыеклыкларны эшкәртә ала.
3. Уттан саклаучы дизайн
Өч эксцентрик күбәләк клапанының барлык материаллары да катгый янгынга чыдам стандартларга туры килә ала, бу аны янгынга чыдам куллануда искиткеч итә.
4. Түбән момент һәм ышкылу
Өч эксцентрик күбәләк клапаны эш моментын һәм ышкылуны тагын да киметә ала, шуның белән шома эшләүгә ирешә, моментны киметә һәм хезмәт итү гомерен озайта.
5. Куллануның киң диапазоны
Өч эксцентрик күбәләк клапаны төрле кушымталар өчен яраклы, шул исәптән нефть һәм газ, нефть химиясе, электр энергиясе җитештерү һәм эшкәртү сәнәгатьләре.
Өч эксцентрик күбәләк клапаннарының кимчелекләре
1. Югарырак бәя
Өч катлы эксцентрик күбәләк клапаны, алдынгы дизайны һәм структурасы аркасында, башлангыч җитештерү бәясе югарырак була.
2. Баш югалту бераз югарырак
Өч эксцентрик конструкциядәге өстәмә тайпылыш ике эксцентрик клапанга караганда бераз күбрәк баш югалтуга китерергә мөмкин.
Ике эксцентрик күбәләк клапаны VS өч эксцентрик күбәләк клапаны
1. Клапан утыргычы
Ике эксцентрик күбәләк клапанының клапан утыргычы, гадәттә, клапан пластинасындагы чокырга урнаштырылган һәм EPDM кебек резинадан ясалган, шуңа күрә ул һава үткәрми торган герметикага ирешә ала, ләкин ул ультра югары температурада куллану өчен яраклы түгел. Өч эксцентрик күбәләк клапанының клапан утыргычы тулысынча металлдан яки күп катламлы, шуңа күрә ул югары температуралы яки коррозияле сыеклыклар өчен күбрәк яраклы.
2. Бәясе
Проект бәясе яки җитештерү процессының катлаулылыгы булсынмы, өч эксцентрик күбәләк клапаннары ике эксцентрик күбәләк клапаннарына караганда югарырак. Ләкин өч эксцентрик клапаннарга хезмәт күрсәтүдән соңгы хезмәт күрсәтү ешлыгы ике эксцентрик клапаннарныкына караганда түбәнрәк.
3. Момент
Өч эксцентрик күбәләк клапаны дизайнының башлангыч максаты - тузуны һәм ышкылуны тагын да киметү. Шуңа күрә өч эксцентрик күбәләк клапанының моменты ике эксцентрик күбәләк клапаныныкыннан кечерәк.
